滚珠丝杠副  滚珠丝杠副是在丝杆和螺母之间以滚珠为滚动体的螺旋传动元件。它将电动机的旋转运动转化为直线运动。

滚珠丝杠副的安装：数控机床的进给系统要获得较高的传动刚度，除了加强滚珠丝杠螺母本身的刚度之外，滚珠丝杠正确的安装及其支承的结构刚度也是不可忽视的因素。螺母座及支承座都应具有足够的刚度和精度。通常都适当加大和机床结合部件的接触面积，以提高螺母座的局部刚度
和接触刚度，新设计的机床在工艺条件允许时常常把螺母座或支承座与机床本体做成整体来增大刚度。

最常用安装法：①双推——自由方式  丝杆一端固定，另一端自由。固定端轴承同时承受轴向力和径向力。这种支承方式用于行程小的短丝杆。  ②双推——支承方式  丝杆一端固定，另一端支承。固定端同时承受轴向力和径向力；支承端只承受径向力，而且能作微量的轴向浮动，可以减
少或避免因丝杆自重而出现的弯曲，同时丝杆热变形可以自由地向一端伸长。  ③双推——双推方式 丝杆两端均固定。固定端轴承都可以同时承受轴向力，这种支承方式，可以对丝杆施加适当的预紧力，提高丝杆支承刚度，可以部分补偿丝杆的热变形。

滚珠丝杠副的防护及润滑
①滚珠丝杠副的防护   滚珠丝杠副和其他滚动摩擦的传动器件一样，应避免硬质灰尘或切屑污物进入，因此必须装有防护装置。如果滚珠丝杠副在机床上外露，则应采用封闭的防护罩，如采用螺旋弹簧钢带套管、伸缩套管以及折叠式套管等。安装时将防护罩的一端连接在滚珠螺母的侧面，另一端固定在滚珠丝杠的支承座上。如果滚珠丝杠副处于隐蔽的位置，则可采用密封圈防护，密封圈装在螺母的两端。接触式的弹性密封圈采用耐油橡胶或尼龙制成，其内孔做成与丝杆螺纹滚道相配的形状；接触式密封圈的防尘效果好，但由于存在接触压力，使摩擦力矩略有增加。非接触式密封圈又称迷宫式密封圈，它采用硬质塑料制成，其内孔与丝杆螺纹滚道的形状相反，并稍有间隙，这样可避免摩擦力矩，但是防尘效果差。工作中应避免碰击防护装置，防护装置一有损坏应及时更换。
②轴向间隙的调整   为了保证反向传动精度和轴向刚度，必须消除轴向间隙。双螺母滚珠丝杠副消除间隙的方法是，利用两个螺母的相对轴向位移，使两个滚珠螺母中的滚珠分别贴紧在螺旋滚道的两个相反的侧面上。此外还要消除丝杆安装部分和驱动部分的间隙。常用的双螺母丝杆间隙的调整方法有：垫片调隙式、螺纹调隙式及齿差调隙式。
③滚珠丝杠副螺母副的润滑 ，润滑剂可提高耐磨性及传动效率。润滑脂可分为润滑油和润滑脂两大类。润滑油一般为全损耗系统用油；润滑脂可采用锂基润滑脂。润滑脂一般加在螺纹滚道和安装螺母的壳体空间内，而润滑油则经过壳体上的油孔注入螺母的空间内。每半年对滚珠丝杠上的润滑脂更换一次，清洗丝杆上的旧润滑脂，涂上新的润滑脂。用润滑油润滑的滚珠丝杠副，可在每次机床工作前加油一次。
④支承轴承的定期检查   应定期检查丝杆支承与床身的连接是否有松动以及支承轴承是否损坏等。如有以上问题，要及时紧固松动部件并更换支承轴承。

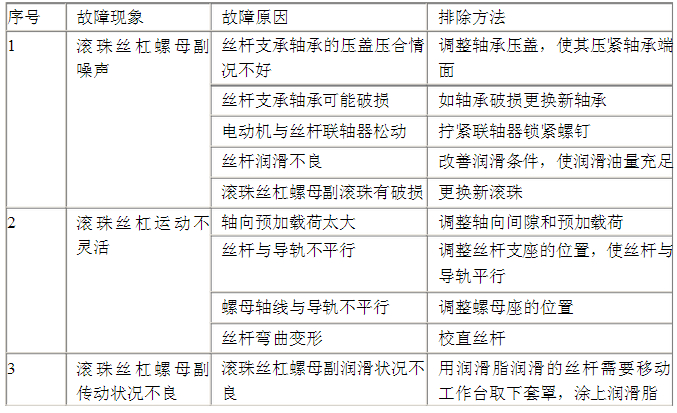

故障以及维修表（如下图）
