MAXXIS Series
- 非金属加工
- 复合式材料
- 木工业
- 塑料业
- 航太业
- 造船业
关于MAXXIS-系列

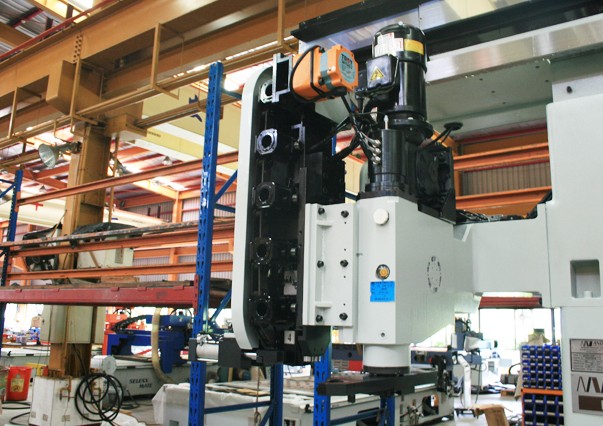

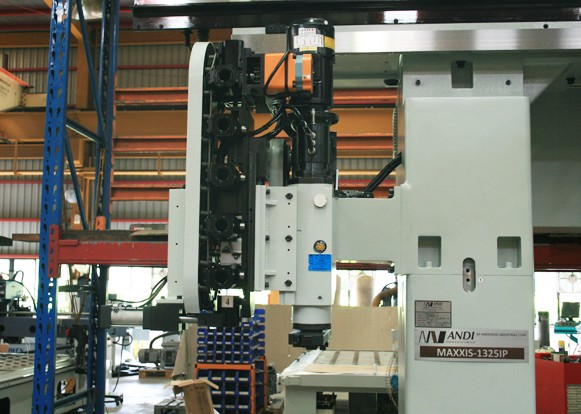

MAXXIS系列是动台面的5轴加工机，拥有高加工精度与高性能，拥有高刚性的机身，并结合机密齿轮箱与高精度伺服系统，使得MAXXIS为加工塑料、铝和复合材料的理想选择。
固定横梁和移动工作台面的设计加上结构钢性高跟平稳的加工的台面，使5轴机在加工方式时可以保持一个高转速的状态。
MAXXIS 5轴加工机是专门用来处理较厚重的代木模具，铝和复合材料。
- 可分为单台面及双台面两种造型(规格)。
- 控制器具有网络远端服务控制功能。
- 加工件夹持有真空吸着和机械式夹持等弹性的应用方式。
MAXXIS 控制是以工业标准G码控制，并支持CAD/CAM软件。其他选配装置包括工件尺寸探测，单、双区功能，并根据要求订制配置。
技术规范
| Basic configuration | MAXXIS (single table) | MAXXIS (twin table) |
|---|---|---|
| Table Style |
HPL Grid or Alum 50mm with T Slots |
HPL Grid or Alum 50mm with T Slots |
| Zones | 1 zone | 1 zone x 2 |
| Table size (metric) |
1600mm x 1800mm IP 1600mm x 3100mm IP |
1600mm x 1800mm IP 1600mm x 3100mm IP |
| Table Height | 800mm | 800mm |
| Standard Z (stroke) #1 | 800mm to 1200mm | 800mm to 1200mm |
| Standard Z (stroke) #2 | 1200mm | 1200mm |

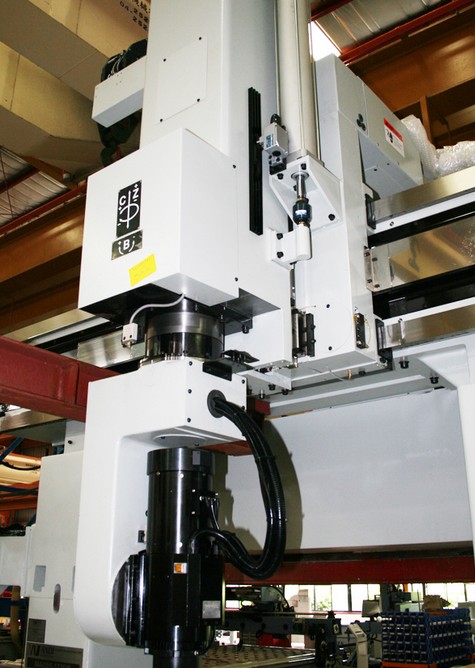

| B and C-axis |
B : ± 120° C : ± 270° |
B : ± 100° C : ± 200° |

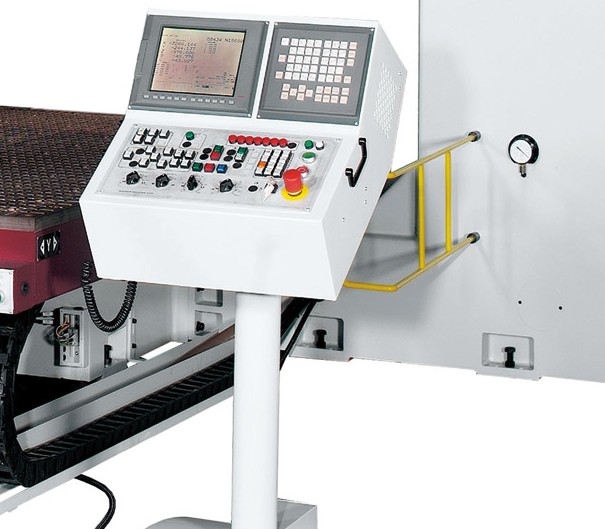

| Control | FANUC 31i or SIEMENS 840D | FANUC 31i or SIEMENS 840D |
| Router spindle |
10 HP, 15 HP (HSK 63F, 22000rpm) 20 HP (HSK 63E, 18000 rpm) |
10 HP, 15 HP (HSK 63F, 22000rpm) 20 HP (HSK 63E, 18000 rpm) |
| Type ATC |
ATC : 10, 16, 20 Ranrob : 12, 16, 20, 32 |
ATC : 10, 16, 20 Ranrob : 12, 16, 20, 32 |
| Barriers | n/a | n/a |
| Included | Vac. Prep Kit | Vac. Prep Kit |
| Pump Size | BECKER 500cbm | BECKER 500cbm |
| Safety fence | optional | optional |
| X Drive System | Ball Screw | Ball Screw |
| Y Drive System | Ball Screw | Ball Screw |
| V Drive System | n/a | Ball Screw |
| Z Drive System | Ball Screw | Ball Screw |
| rapids/cutting X, Y, Z | X;Y;Z=80/80/24m/m | X;Y;Z=80/80/24m/m |
| rapids/cutting C, B | B&C=90°/sec 24m/m | B&C=90°/sec 24m/m |
| Remote Internet Diagnostics | yes | yes |
| Tool Holders | n/a | n/a |
| Touch-Off Device | optional | optional |
| Positioning Tolerance(No Scales X, Y, Z) | ± 0.05mm/M | ± 0.05mm/M |
| Repeatabilty Tolerance(No Scales X, Y, Z) | ± 0.03mm/M | ± 0.03mm/M |
| Positioning Tolerance(No Scales C, B) | ± 45 arcseconds | ± 45 arcseconds |
| Positioning Tolerance(Scales X, Y, Z) | ± 0.03mm/M | ± 0.03mm/M |
| Repeatabilty Tolerance(Scales X, Y, Z) | ± 0.02mm/M | ± 0.02mm/M |
| Positioning Tolerance(Scales C, B) | ± 18 arcseconds | ± 18 arcseconds |
| Laser Calibration(X, Y, Z, C and B) | optional | optional |
| HSSB RISC Look Ahead | optional | optional |
| Vacuum Pump 10 HP | ||
| Vacuum Pump 2-10 HP | optional | optional |
| Vacuum Pump 25 HP | optional | optional |
| Manifold for Vacuum | optional | optional |
