STRATOS MOVE Series
- 非金属加工
- 复合式材料
- 木工业
- 塑料业
- 航太业
- 造船业
关于STRATOS MOVE-系列
STRATOS MOVE系列是龙门移动式的5轴加工机，拥有高加工精度与高性能，拥有高刚性的机身，并结合精密齿轮箱与高精度伺服系统，使得STRATOS MOVE为加工长形的塑料、铝和复合材料的理想选择。
平台面设计
棋盘式的真空台面设计可稳固吸着工件，真空塞头可针对各种不同尺寸的工件，快速的置入与取出。5′ X 12′为标准网状式刚性模组结构的台面，长度可延伸到24′。

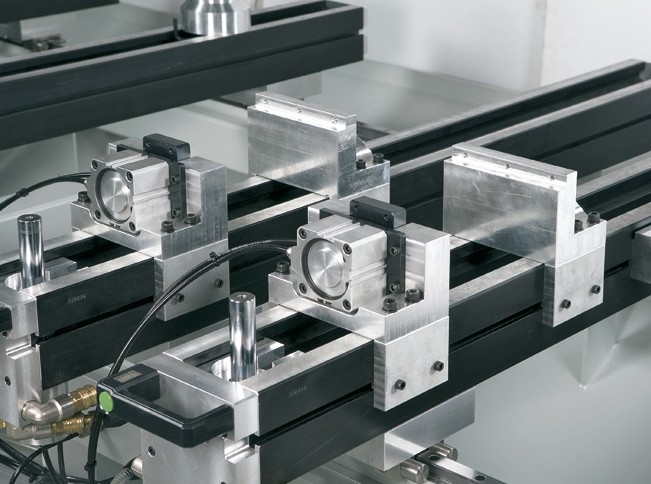

移动式吸盘活动台面:
移动式的吸盘活动台面可适合各种不同工件的夹持。5′ X 12′为标准网状式刚性模组结构的台面，长度可延伸到24
设计特色:
STRATOS MOVE是设计用于木类、铝与复合材料的重切削。
可分为单台面及双台面两种造型(规格
- 控制器具有网络远端服务控制功能。
- 加工件夹持有真空吸着和机械式夹持等弹性的应用方式。

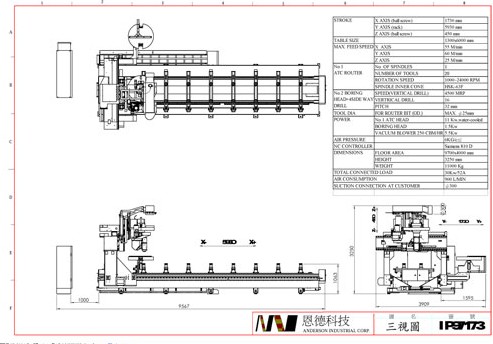

技术规范
| Basic configuration | STRATOS MOVE Pod & Rail | STRATOS MOVE Flat Table |
|---|---|---|
| Table Style | Sliding Pod Clamp system | Grid |
| Zones | 2 zones | 2 zones |
| Table size (metric) |
width : 1,300mm length : 3700mm ~ 7,200mm (every 500mm) |
width : 1,300mm length : 3700mm ~ 7,200mm (every 500mm) |
| Table Height | 660mm | 660mm |
| Standard Z (stroke) #1 | 600mm | 600mm |
| Standard Z (stroke) #2 | 800mm | 800mm |
| B and C-axis |
B : ± 100° C : ± 200° |
B : ± 100° C : ± 200° |
| Control |
Syntec or SIEMENS 840D (from AIC) FANUC (from Local) |
Syntec or SIEMENS 840D FANUC |

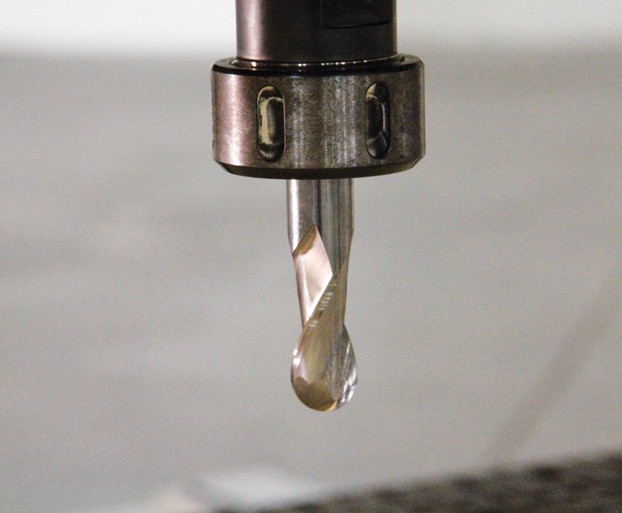

| Router spindle |
15 HP or 20 HP (HSK 63F, 22000rpm) |
15 HP or 20 HP (HSK 63F, 22000rpm) |
| Type ATC | ATC : 20 | ATC : 20 |
| Barriers | n/a | n/a |
| Included | Vac. Prep Kit | Vac. Prep Kit |
| Pump Size | BECKER 250cbm | BECKER 250cbm |
| Safety fence | optional | optional |
| X Drive System | Rack | Rack |
| Y Drive System | Ball Screw | Ball Screw |
| Z Drive System | Ball Screw | Ball Screw |
| rapids/cutting X, Y, Z | X;Y;Z=60/45/24m/m | X;Y;Z=60/45/24m/m |
| rapids/cutting C, B | B&C=60°/sec 24m/m | B&C=60°/sec 24m/m |
| PCFE+PC+remote | n/a | n/a |
| Tool Holders | n/a | n/a |
| Touch-Off Device | n/a | n/a |
| Positioning Tolerance(No Scales X, Y, Z) | ± 0.05mm/M | ± 0.05mm/M |
| Repeatabilty Tolerance(No Scales X, Y, Z) | ± 0.03mm/M | ± 0.03mm/M |
| Positioning Tolerance(No Scales C, B) | ± 45 arcseconds | ± 45 arcseconds |
| Positioning Tolerance(Scales X, Y, Z) | ± 0.03mm/M | ± 0.03mm/M |
| Repeatabilty Tolerance(Scales X, Y, Z) | ± 0.02mm/M | ± 0.02mm/M |
| Positioning Tolerance(Scales C, B) | ± 30 arcseconds | ± 30 arcseconds |
| Laser Calibration(X, Y, Z, C and B) | optional | optional |
| HSSB RISC Look Ahead | optional | optional |
| Vacuum Pump 10 HP | optional | optional |
| Vacuum Pump 2-10 HP | optional | optional |
| Vacuum Pump 25 HP | optional | optional |
| Manifold for Vacuum | optional | optional |
