MASS 5 Series
- 非金属加工
- 复合式材料
- 木工业
- 塑料业
- 航太业
- 造船业
关于MASS 5 系列
非常适合应用于如绿能产业、船舶产业或航空业等大型加工的CNC机械。恩德集团具有多年针对不同行业需求，而设计及生产的五轴机丰富经验。近年来所推出的MASS 5 五轴机系列为大型、天车式的加工中心。这一系列的产品推出，对大型铝制业或复合材料加工件，是非常理想的一种选择。恩德的强大设计群，为客户提供此系列一高加工精度及特性且应用弹性广泛的加工中心。
模组设计概念

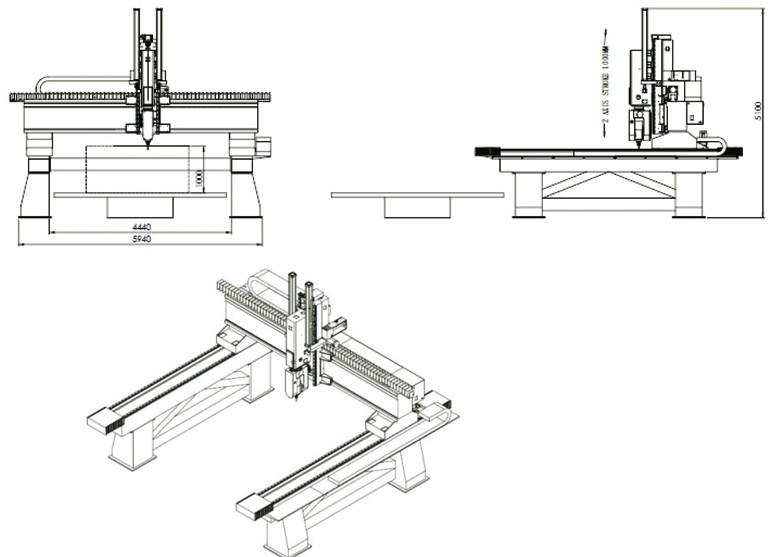

由于模组设计概念的导入，因此，机械的组合结构，是可以以不同尺寸呈现，期符合不同的加工尺寸需求。而开放式的设计，有足够的空间，使得人员容易进出以放置或卸除加工件。加工台面的选择性，则有平的铁台面，真空吸着台面或整个开放式，无台面设计的不同选择。

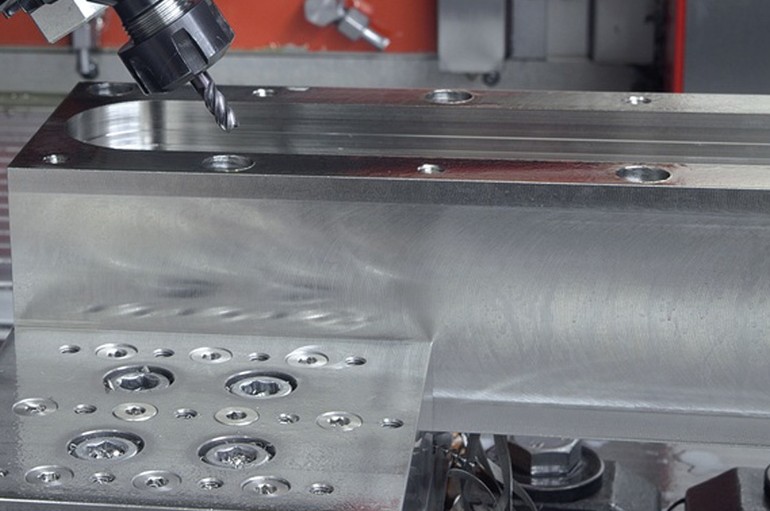

恩德集团所推出五轴机，均具有坚固的机械本体设计，让机械处于五轴同动加工时，亦保有机械的平稳度及刚性。同时，具有高刚性的BC轴设计，使得在整个机械加工，无论是在各轴移动或传动中，均具有平稳的传动及高稳定的张力。这种大型、开放式的设计，再加上高的Z轴加工行程设计，可以很轻易的进行物件表面加工、槽铣加工、钻孔或其他的加工需求，同时也可达到高精度的加工。恩德所推出的五轴机，均采用世界知名的五轴控制器，若有特殊精度需求，亦可同时采用光学尺，以增加加工精度。而在维修服务上，控制器亦配置有网络卡，可进行远端维修工作。
我们可提供不同的工件夹持方式，如机械式夹持或真空吸着方式。同时，用于操作MASS 5之CNC加工程序，则是采用业界标准的G-code，所以，您可以搭配使用一般市面上购得的CAD/CAM软件套件。同时，为了加工之便易性，可再外加选择其他配件，如工件之探针指示器、多加工区选择或其他特殊需求。
技术规范
| Basic configuration | MASS 5 | NC-2560S |
|---|---|---|
| Table Style |
open, flat steel, T slot |
open, flat steel, T slot |
| Zones | 1 zone | 1 zone |
| Table size (metric) |
width : 3,000mm to 6,000mm length : 6,000mm to 16,000mm |
width: 2,500 mm length: 6,000 mm |
| Table Height | individual | individual |
| Standard Z (stroke) #1 | 1,000mm to 3,000mm | 1,200 mm |
| Standard Z (stroke) #2 | ||
| B and C-axis |
B : ± 100° C : ± 200° |
B : ± 100° C : ± 200° |
| Control |
SIEMENS 840D FANUC 31i series |
SIEMENS 840D FANUC 31i Series Syntec |
| Router spindle |
15 HP(HSK 63F, 22000rpm) 20HP, 25HP (HSK 63E, 18000 rpm) |
MK #3 |
| Type ATC | Ranrob : 16, 20, 32 | n/a |
| Barriers | n/a | n/a |
| Included | Vac. Prep Kit | Vac. Prep Kit |
| Pump Size | BECKER 250cbm | optional |
| Safety fence | enclosure | enclosure |
| X Drive System | rack/optional linear | Ball Screw |
| Y Drive System | rack/optional linear | rack/optional linear |
| Z Drive System | Ball Screw | Ball Screw |
| rapids/cutting X, Y, Z | X;Y;Z=36/36/12m/m | X;Y;Z=36/36/12m/m |
| rapids/cutting C, B | B&C=60°/sec 24m/m | B&C=60°/sec 24m/m |
| PCFE+PC+remote | n/a | n/a |
| Tool Holders | n/a | n/a |
| Touch-Off Device | n/a | n/a |
| Positioning Tolerance(No Scales X, Y, Z) | ± 0.05mm/M | ± 0.05mm/M |
| Repeatabilty Tolerance(No Scales X, Y, Z) | ± 0.03mm/M | ± 0.03mm/M |
| Positioning Tolerance(No Scales C, B) | ± 60 arcseconds | ± 60 arcseconds |
| Positioning Tolerance(Scales X, Y, Z) | ± 0.03mm/M | ± 0.03mm/M |
| Repeatabilty Tolerance(Scales X, Y, Z) | ± 0.02mm/M | ± 0.02mm/M |
| Positioning Tolerance(Scales C, B) | ± 30 arcseconds | ± 30 arcseconds |
| Laser Calibration(X, Y, Z, C and B) | ||
| HSSB RISC Look Ahead | optional | optional |
| Vacuum Pump 10 HP | ||
| Vacuum Pump 2-10 HP | ||
| Vacuum Pump 25 HP | optional | optional |
| Manifold for Vacuum | optional | optional |
